مصرفی های TBM
موقعیت محصول:

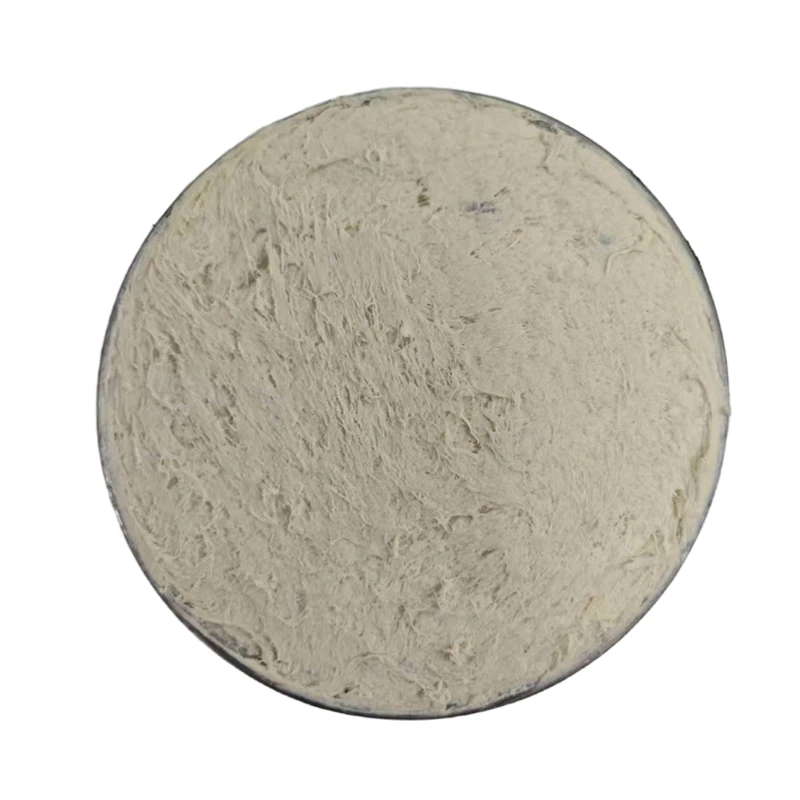

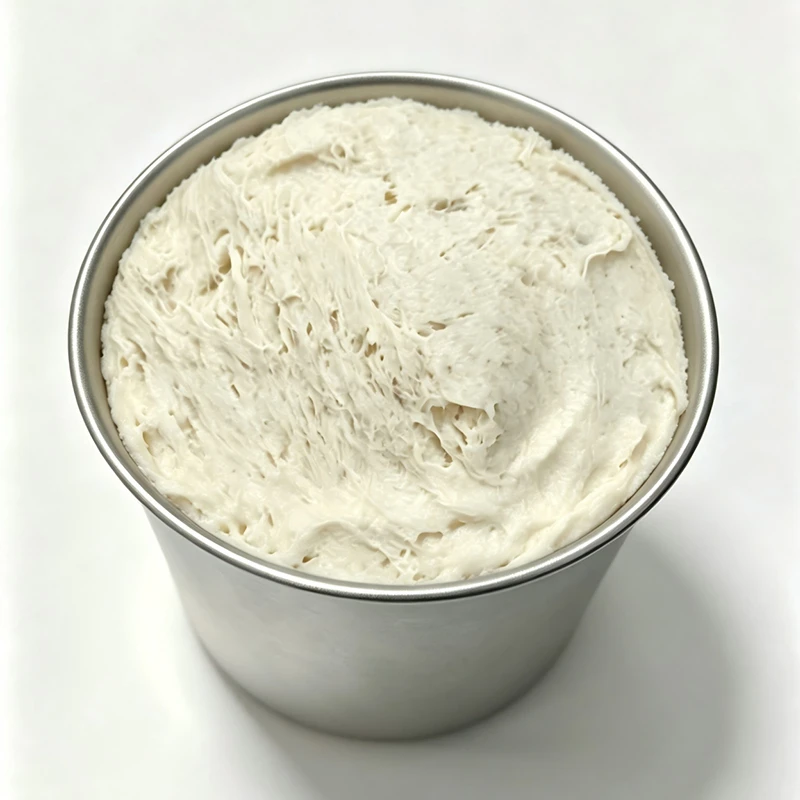

گریس مهر و موم دم شیلد بیشترین مصرف را در تونل زنی شیلد دارد. این گریس شکاف های بین برس های سیمی در دم شیلد را پر می کند و یک آب بندی گریس پیوسته بین بخش بیرونی بخش و داخل دم شیلد ایجاد می کند و مانع ورود آب زیرزمینی، دوغاب و خاک به تونل می شود.
گریس مهر و موم دم شیلد بیشترین مصرف را در تونل زنی شیلد دارد. این گریس شکاف های بین برس های سیمی در دم شیلد را پر می کند و یک آب بندی گریس پیوسته بین بخش بیرونی بخش و داخل دم شیلد ایجاد می کند و مانع ورود آب زیرزمینی، دوغاب و خاک به تونل می شود.
سری HDC-DWYZ از سیستم تقویت پلیمر و فیبر کامپوزیتی استفاده می کند. الیاف مصنوعی یک شبکه سه بعدی درون گریس ایجاد می کنند که با روغن پایه با چسبندگی بالا ترکیب شده و مقاومت عالی در برابر شستشوی آب را تحت فشار آب بالا فراهم می کند. در درجه پمپاژ پذیر (DWYZ-01) و درجه ماله (DWYZ-02) موجود است.
|
تجهیزات قابل استفاده |
|
تراز فشار زمین (EPB) TBM |
|
TBM مخلوطی / میکس شیلد |
|
هارد راک TBM (سپر تک/دوگانه) |
|
دستگاه لوله کشی و میکرو TBM |
|
مدل |
بسته بندی |
عمر مفید |
یادداشت ها |
|
HDC-DWZ-01 |
آیرون درام ۲۵۰ کیلوگرمی
|
۱۲ ماه |
|
|
آیتم آزمایشی |
مشخصات |
روش آزمایش |
|
ظاهر |
خمیر فیبری زرد |
تصویری |
|
چگالی (۲۵ درجه سانتی گراد) |
۱.۲۵~۱.۵۰ گرم بر سانتی متر مکعب |
GB/T 13477.2- ۲۰۱۸ |
|
نفوذ مخروطی (۲۵°C، ۰.۱ میلی متر) |
180-210 |
GB/T 269-2023 |
|
قابلیت پمپاژ |
۲۵~۷۵ گرم در دقیقه |
ضمیمه A T/CC 8-2023 |
|
عملکرد آب بندی فشار آب (۳.۵ مگاپاسکال) |
درجه A |
ضمیمه ب T/CC 8-2023 |
|
خاصیت چسبندگی |
≥دهه ۷۰ |
روش آزمون کنترل داخلی سازمانی |
|
مقاومت در برابر شستشوی آب |
≤۵۰ میلی متر |
روش آزمون کنترل داخلی سازمانی |
|
گسترش یکنواختی |
≥85% |
روش آزمون کنترل داخلی سازمانی |
|
آیتم آزمایشی |
شاخص فنی |
روش آزمایش |
|
ظاهر |
خمیر فیبری زرد |
تصویری |
|
چگالی (۲۵ درجه سانتی گراد) |
۱.۲۵~۱.۵۰ گرم بر سانتی متر مکعب |
GB/T 13477.2-2018 |
|
نفوذ مخروطی بدون کار (۲۵°C، ۰.۱ میلی متر) |
190～220 |
GB/T 269-2023 |
|
قابلیت پمپاژ (g/min) |
— |
ضمیمه A T/CC 8-2023 |
|
عملکرد آب بندی فشار آب (۳.۵ مگاپاسکال) |
درجه A |
ضمیمه ب T/CC 8-2023 |
|
خاصیت چسبندگی |
≥دهه ۱۵۰ |
روش آزمون کنترل داخلی سازمانی |
|
مقاومت در برابر شستشوی آب |
≤۵۰ میلی متر |
روش آزمون کنترل داخلی سازمانی |
|
یکنواختی گسترش (٪) |
— |
روش آزمون کنترل داخلی سازمانی |
• مقاومت عالی در برابر شستشوی آب
شستشوی آب ≤۳–۵٪ در ۳۸ درجه سانتی گراد، آب بندی پایدار در ۶ بار
• چسبندگی فلز بالا
نرخ چسبندگی ≥۹۵٪ (P) / ≥۹۸٪ (T)
• ساختار تقویت شده با الیاف
الیاف مصنوعی اسکلت سه بعدی و ضد اکستروژن را تشکیل می دهند
• دامنه دمایی وسیع
۱۰ درجه سانتی گراد تا +۶۰ درجه سانتی گراد
• قابلیت پمپاژ نرم
حداقل در ۲۵ درجه سانتی گراد، ۰.۵ مگاپاسکال، بدون انسداد
• فرمول دوستدار محیط زیست
روغن پایه بدون کلر، بدون فلزات سنگین و زیست تخریب پذیر
• مقرون به صرفه
۳۰ تا ۵۰ درصد کمتر از برندهای وارداتی در عملکرد معادل
• سابقه اثبات شده
سابقه اثبات شده
● قبل از پرتاب TBM، تمام فاصله های بین ردیف های برس سیمی را به صورت دستی با درجه ماله WR-89T پر کنید. این پایه سیستم آب بندی است. هر فضای خالی باقی مانده در هنگام پر کردن اولیه توسط فشار آب در حین حفاری بزرگ تر می شود.
● بین هر ردیف قلم مو را به طور کامل پر کنید، بدون نقاط کور
● مرجع: ۲۵ تا ۴۰ کیلوگرم در هر ردیف قلم مو، بسته به قطر TBM
● هر ردیف را پس از پر کردن بررسی کنید، قبل از مونتاژ اطمینان حاصل کنید که هیچ خلأیی وجود ندارد
● در طول پیشروی TBM، WR-89P به طور پیوسته از طریق پمپ گریس خودکار به شکاف دم شیلد پمپ می شود. گریس تحت فشار در شکاف های بوته ای فشرده می شود و با پرکننده اولیه WR-89T ادغام می شود تا یک آب بندی دینامیکی پیوسته ایجاد کند.
● ۰.۲–۰.۵ مگاپاسکال / فشار تزریق: ۰.۲–۰.۵ مگاپاسکال بالاتر از فشار آب/دوغاب خارجی
● دوز: ۸ تا ۱۵ کیلوگرم در هر حلقه، بسته به قطر و شرایط زمین
● احتیاط: فشار تزریق را به طور مداوم پایش کنید؛ افت ناگهانی فشار ممکن است نشان دهنده تغییر شکل یا آسیب برس باشد
● افزایش درجه محتوای الیاف برای زمین با نفوذپذیری بالا
